Зубчатая муфта CL

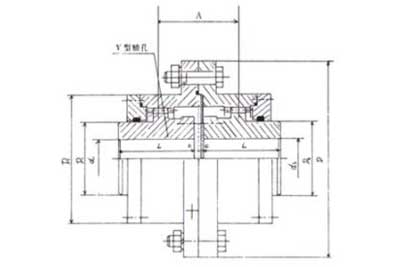

Зубчатая муфта типа CL относится к жесткой гибкой муфте, зубчатая муфта состоит из внутреннего зубчатого кольца с таким же количеством зубьев и фланцевой полумуфты с наружными зубьями.
| Номинальный крутящий момент | Диаметр отверстия вала | Длина отверстия вала | D | D1 | A | C | Качественный Kg | |
| Tn | Y,J1,Z1 | |||||||
| N.M | d1,d2,dz | L | ||||||
| CL1 | 710 | 18,19 | 30-42 | 170 | 110 | 49 | 16.0 | 7.8 |
| 20,22,24 | 38,52 | 6.0 | ||||||
| 25,28 | 44,62 | 2.5 | ||||||
| 30,40 | 60-112 | |||||||
| CL2 | 1400 | 30,32,35,38 | 82,60 | 185 | 125 | 75 | 2.5 | 12.5 |
| 40-50 | 84-112 | |||||||
| CL3 | 3150 | 40-56 | 112,84 | 220 | 150 | 92 | 2.5 | 26.9 |
| 60 | 142,107 | |||||||
| CL4 | 5600 | 45-56 | 112,84 | 250 | 175 | 125 | 2.5 | 34.9 |
| 60-75 | 142,107 | |||||||
| CL5 | 8000 | 50-90 | 84-172 | 290 | 200 | 145 | 5.0 | 55.8 |
| CL6 | 11200 | 60-110 | 107-212 | 320 | 230 | 160 | 5.0 | 79.9 |
| CL7 | 18000 | 65-75 | 142,107 | 350 | 260 | 185 | 5.0 | 109.5 |
| 80-120 | 132-172 | |||||||
| CL8 | 22400 | 80-95 | 172,132 | 380 | 315 | 210 | 5.0 | 133.8 |
| 100-140 | 167-252 | |||||||
| CL9 | 28000 | 90,95 | 172,132 | 430 | 365 | 220 | 5.0 | 171.0 |
| 100-160 | 167-302 | |||||||
| CL10 | 50000 | 110-180 | 167-302 | 490 | 420 | 245 | 5.0 | 275.8 |
| CL11 | 71000 | 120,125 | 212,167 | 545 | 470 | 280 | 5.0 | 385.0 |
| 130-220 | 202-352 | |||||||
| CL12 | 100000 | 140,150 | 252,202 | 590 | 520 | 350 | 5.0 | 450.0 |
| 160-250 | 242-410 | |||||||
| CL13 | 140000 | 160-280 | 240-470 | 680 | 560 | 375 | 7.5 | 798.3 |
| CL14 | 200000 | 180-320 | 242-470 | 730 | 650 | 405 | 7.5 | 976.6 |
| CL15 | 250000 | 220-360 | 282-550 | 780 | 700 | 480 | 7.5 | 1182.5 |
| CL16 | 35000 | 240-400 | 330-650 | 900 | 785 | 535 | 10.0 | 1936.5 |
| CL17 | 560000 | 260-450 | 330-650 | 1000 | 885 | 625 | 10.0 | 2700.0 |
| CL18 | 710000 | 300-500 | 380-650 | 1100 | 990 | 710 | 10.0 | 3669.0 |
| CL19 | 1000000 | 360-560 | 450-800 | 1250 | 1090 | 730 | 15.0 | 5138.0 |
Зубчатая муфта типа CL подходит для соединения двух горизонтальных осей для трансмиссии и обеспечивает компенсацию относительного отклонения двух валов. Зубчатая муфта типа CL состоит из двух оболочек с внутренними зубьями и двух втулок с наружными зубьями. Втулка и вал соединены ключами, а две оболочки соединены болтами. Уплотнительное кольцо установлено между оболочкой и гильзой. Количество зубьев внутреннего и внешнего зубчатого колеса одинаковое, обычно используется угол давления эвольвентного профиля 20◦. Он передает крутящий момент за счет зацепления
зуб во время работы. Характеристика С возможностью компенсации радиального, осевого и углового отклонения оси Компактная структура, небольшой радиус поворота, большой крутящий момент передачи, высокая эффективность передачи, низкий уровень шума Подходит для тяжелых условий работы на низких скоростях, таких как металлургия, горнодобывающая промышленность, тяжелый вес, транспорт и другие отрасли промышленности. , но также применимо к нефтяной, химической, общей технике и другим типам трансмиссии вала тяжелой техники.
