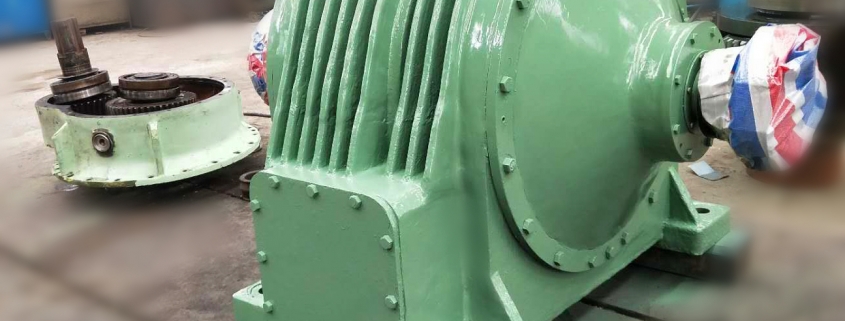

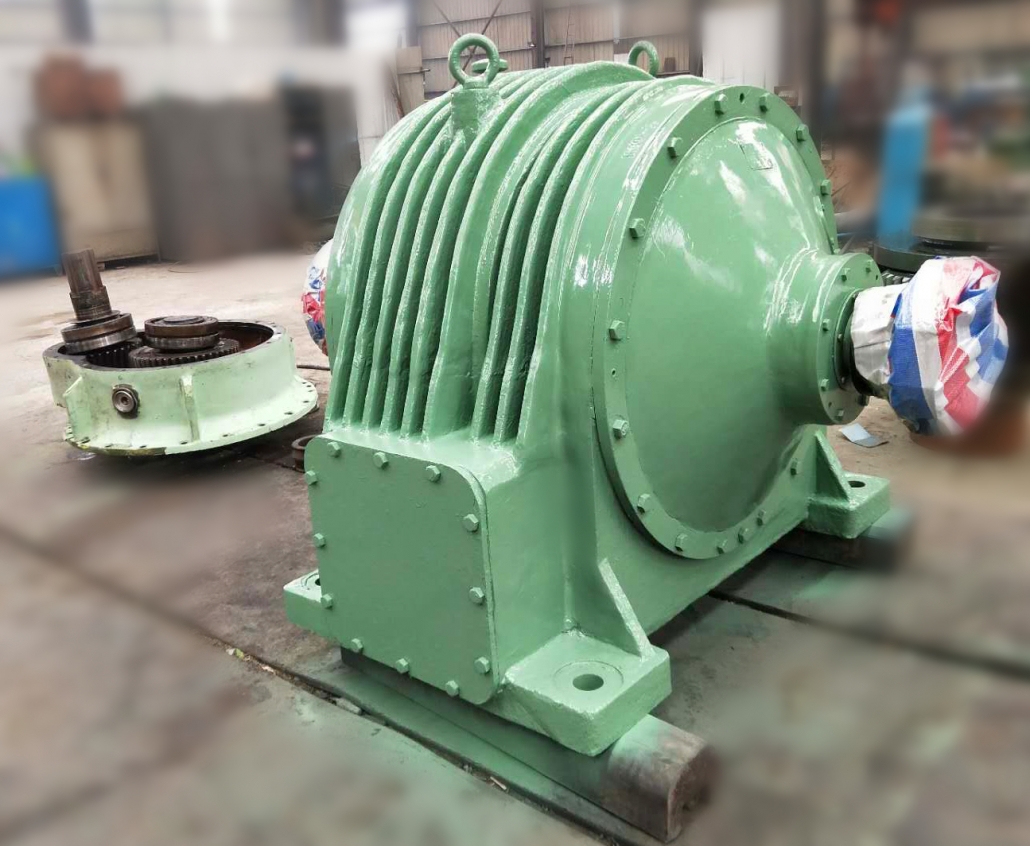

Планетарный редуктор ZZ широко используется в машинах и оборудовании в горнодобывающей, металлургической, цементной, легкой химической промышленности, энергетике, строительных материалах, подъемной и транспортной отраслях.
Основная конструкция трансмиссии планетарного редуктора включает в себя планетарную передачу, солнечную шестерню, внутреннее зубчатое колесо.
Модель планетарного редуктора типа ZZ, которую мы PRM можем спроектировать и изготовить, включает в себя: одноступенчатую коробку передач (ZZD), двухступенчатую коробку передач (ZZL), трехступенчатую коробку передач (ZZS), одноступенчатую коробку передач (ZZDP) и двухступенчатая производная передача (ZZLP). Два полученных ряда имеют 1 ~ 4 типа сборки соответственно.
Технические данные:
Модель: ZZD, ZZL, ZZS, ZZDP, ZZLP
Мощность передачи: 0 кВт-1800 кВт
Коэффициент передачи: я = 4-400
Максимальный крутящий момент до 2056 кН.м
Особенности планетарного редуктора
Планетарный редуктор широко используется в различных отраслях промышленности, он имеет то же качество, что и военный, но с конкурентоспособной ценой, как промышленный редуктор.
Планетарный редуктор имеет много преимуществ, таких как корпус малого объема, небольшой вес, высокая несущая способность, длительный срок службы, плавная работа и низкий уровень шума. также с распределением мощности, уникальные характеристики сетки с несколькими зубцами. максимальная входная мощность до 104 кВт.
Планетарный редуктор легко смазывать, его можно полностью смазать консистентной смазкой.
Нестандартный дизайн в соответствии с требованиями пользователя.
Принцип работы планетарного редуктора ZZ
1. Внутреннее зубчатое колесо зафиксировано, солнечная шестерня является ведущей, а планетарная — ведомой. Скорость пониженной передачи, передаточное число 2,5-5, то же направление передачи.
2. Внутреннее зубчатое колесо зафиксировано, солнечное зубчатое колесо приводится в движение, а водило планетарного привода. Ускорить передачу, коэффициент скорости 0,2-0,4, то же направление передачи.
3. Солнечная шестерня зафиксирована, кольцевая шестерня является водителем, а водило планет приводится в действие. Скорость пониженной передачи, передаточное число 1,25-1,67, то же направление передачи.
4. Солнечная шестерня зафиксирована, водило планет — ведущее, а шестерня — ведущая. Ускорить передачу, коэффициент скорости составляет 0,6-0,8, то же направление передачи.
5.Планетарный носитель зафиксирован, солнечная шестерня является ведущей, а зубчатая шестерня приводится в действие, ускоряется коробка передач, передаточное число составляет 1,5-4, противоположное направление передачи.
6. Неподвижная планетарная передача, зубчатая передача является ведущей, а солнечная шестерня приводится в движение, ускоряется коробка передач, передаточное число составляет 0,25-0,67, противоположное направление передачи.
